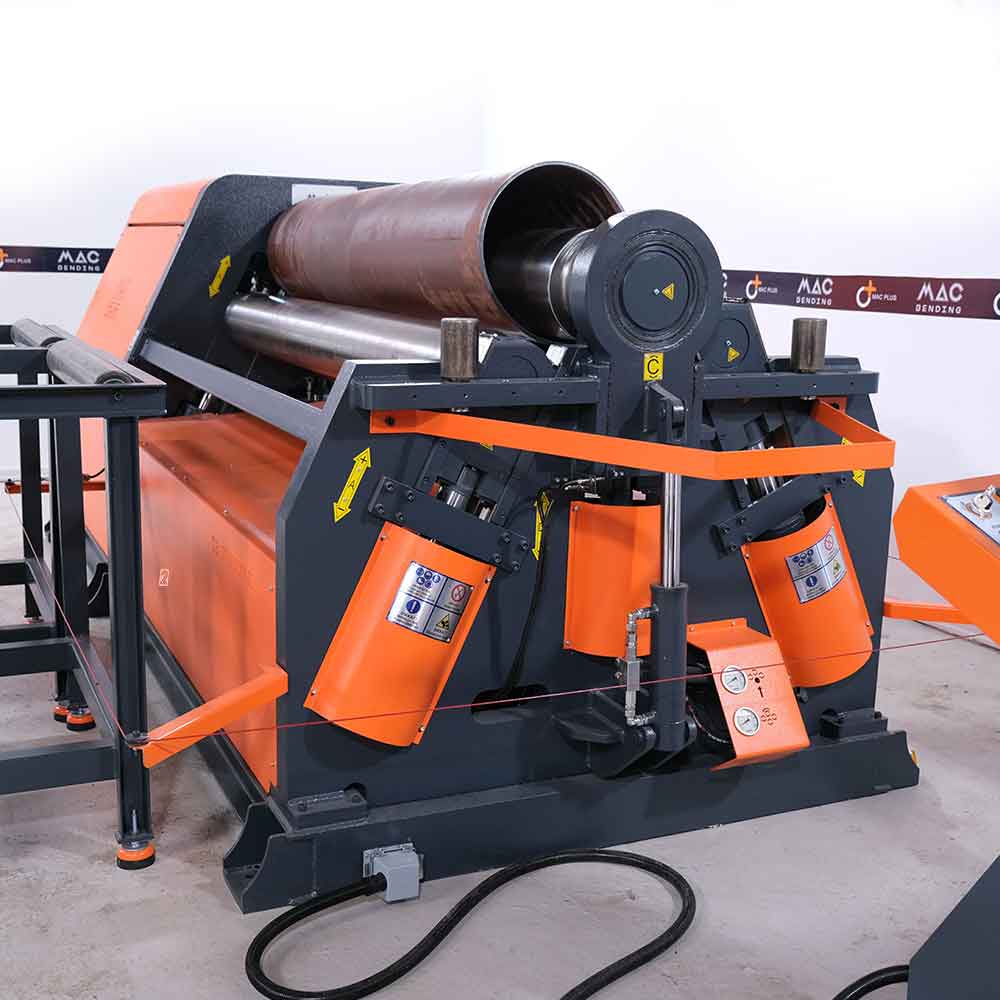

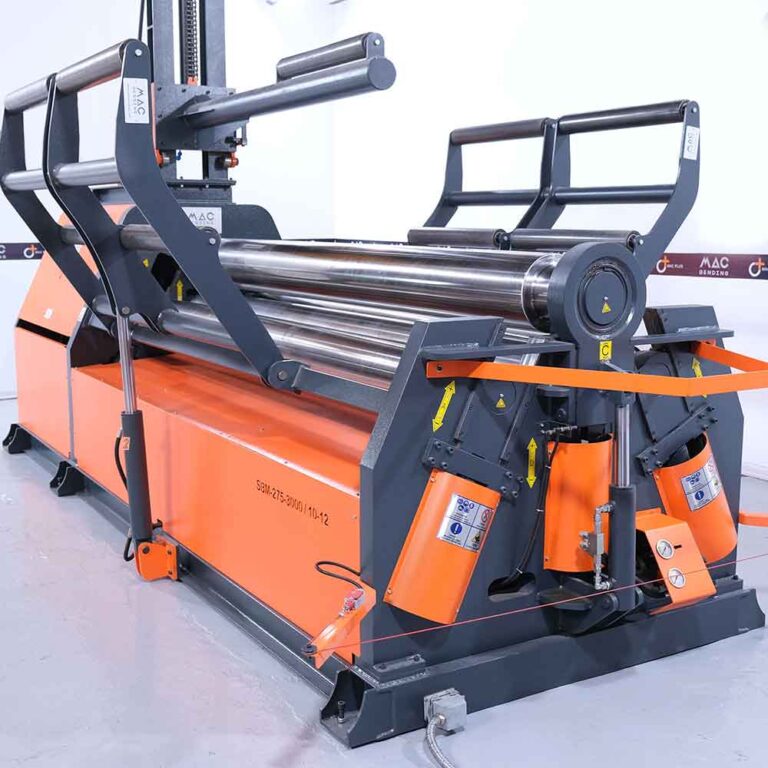

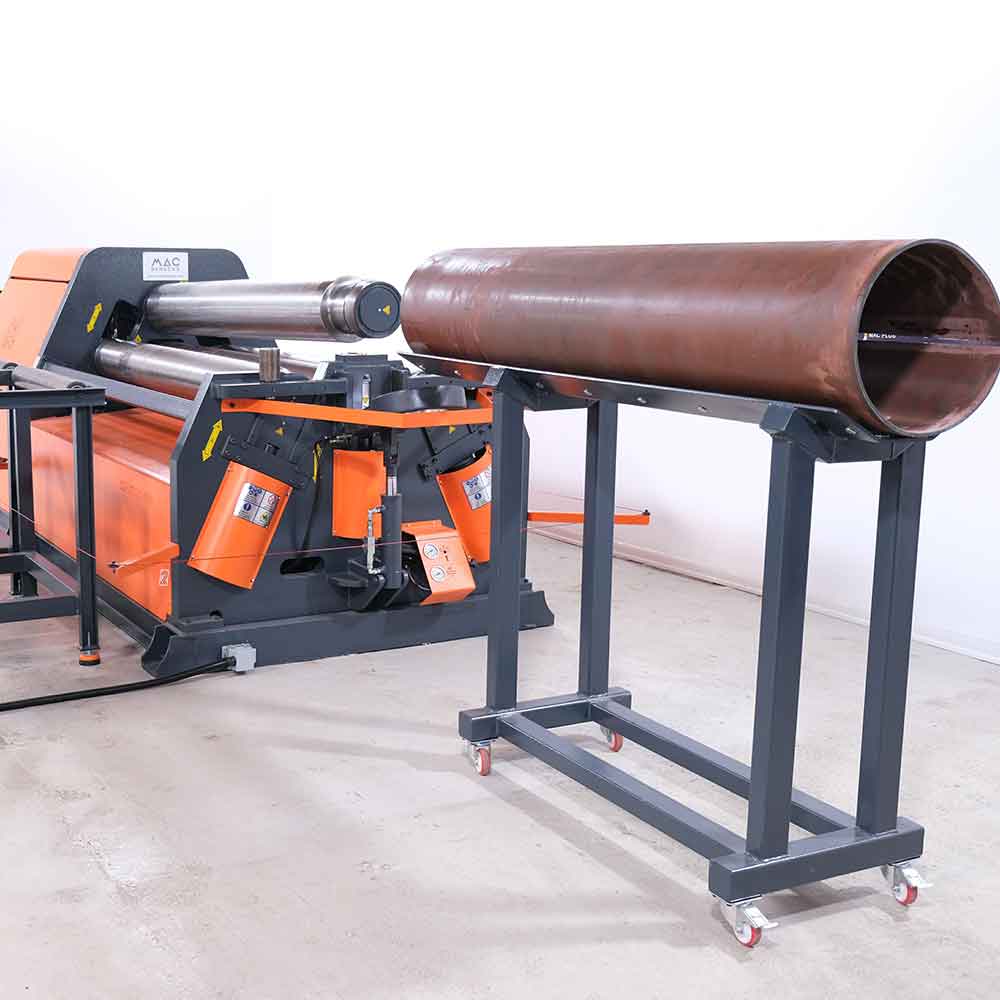

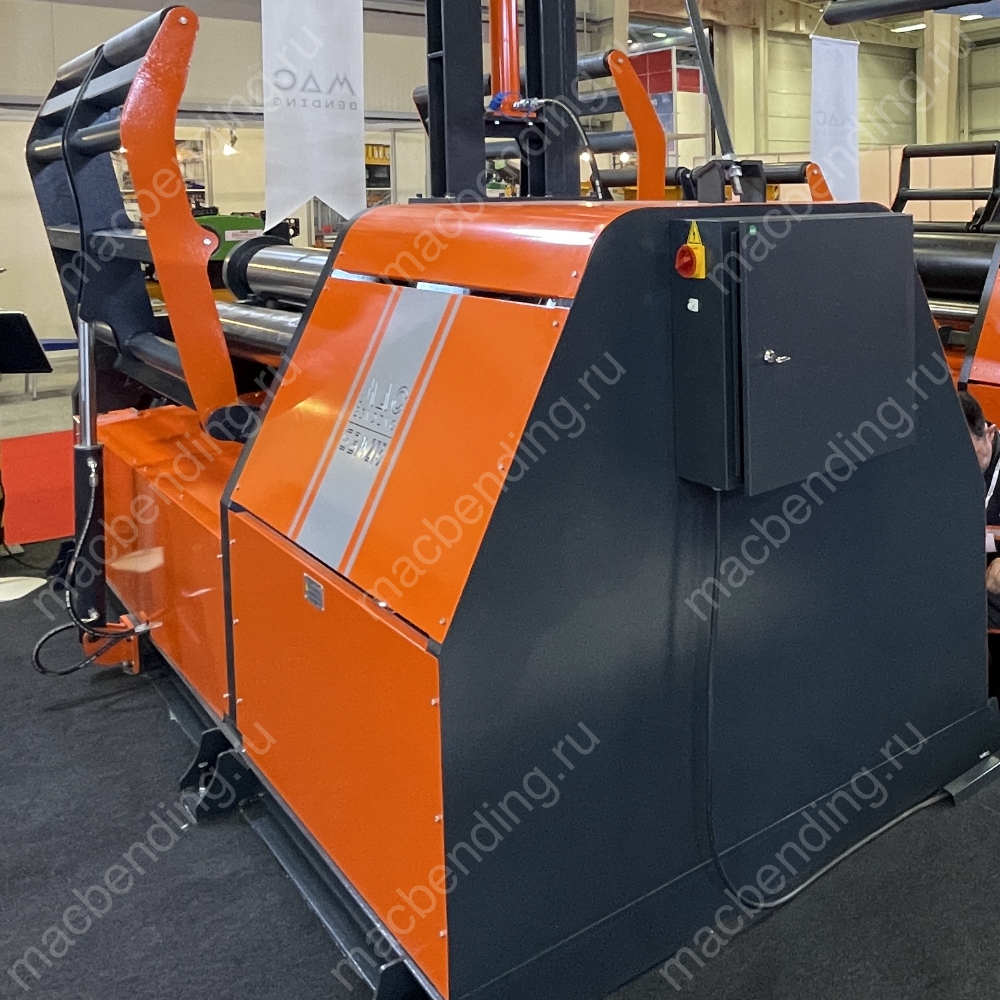

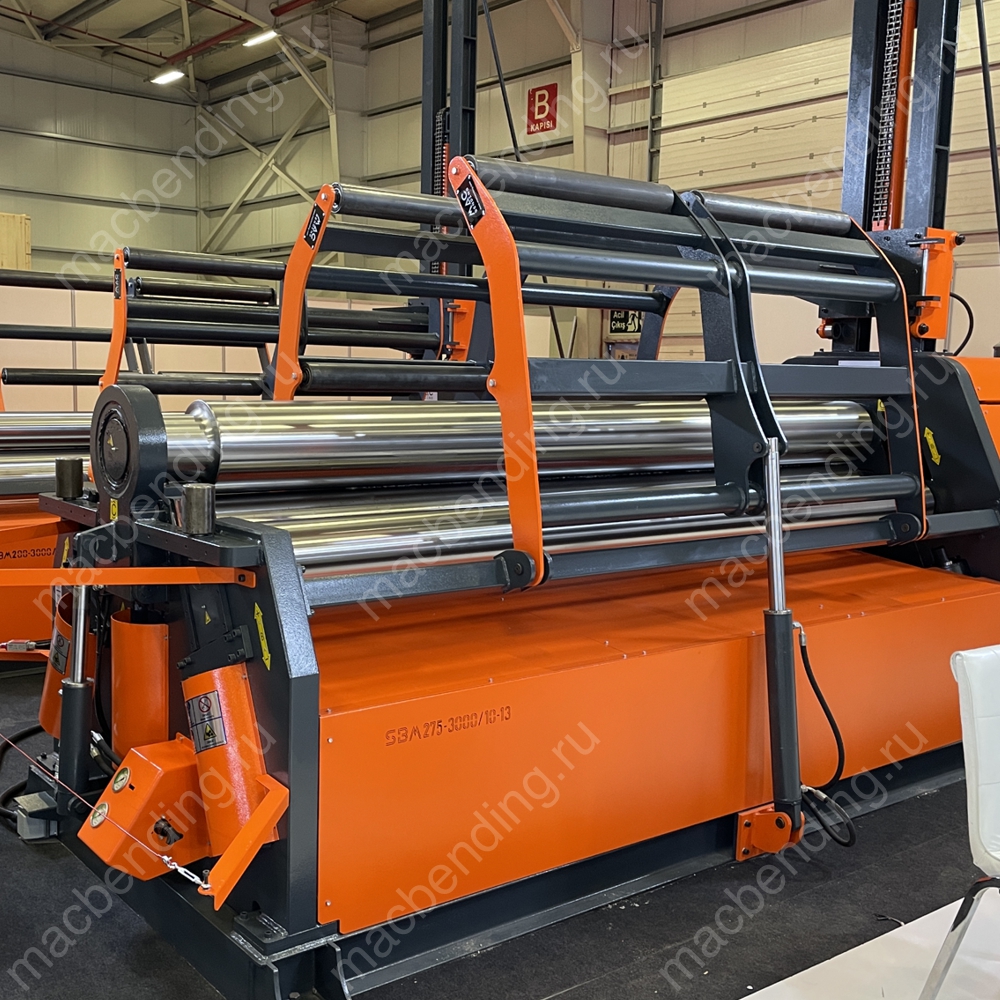

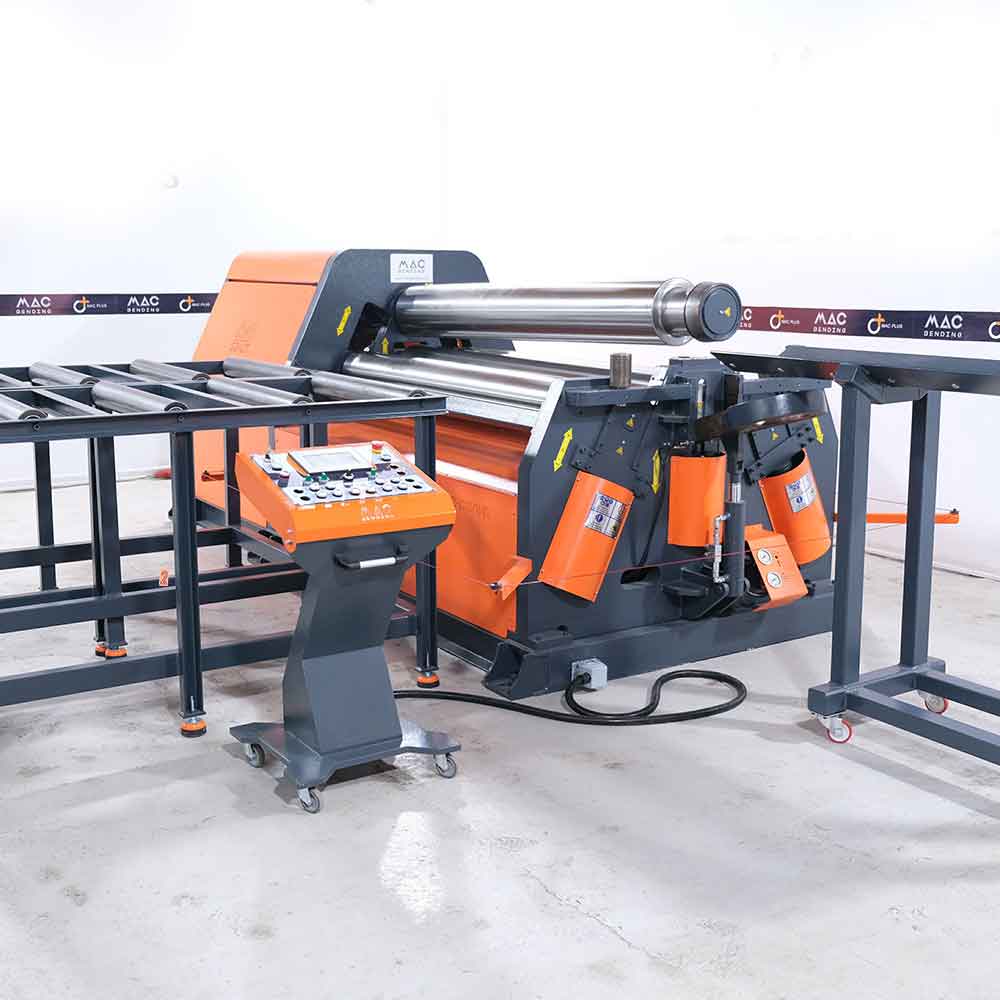

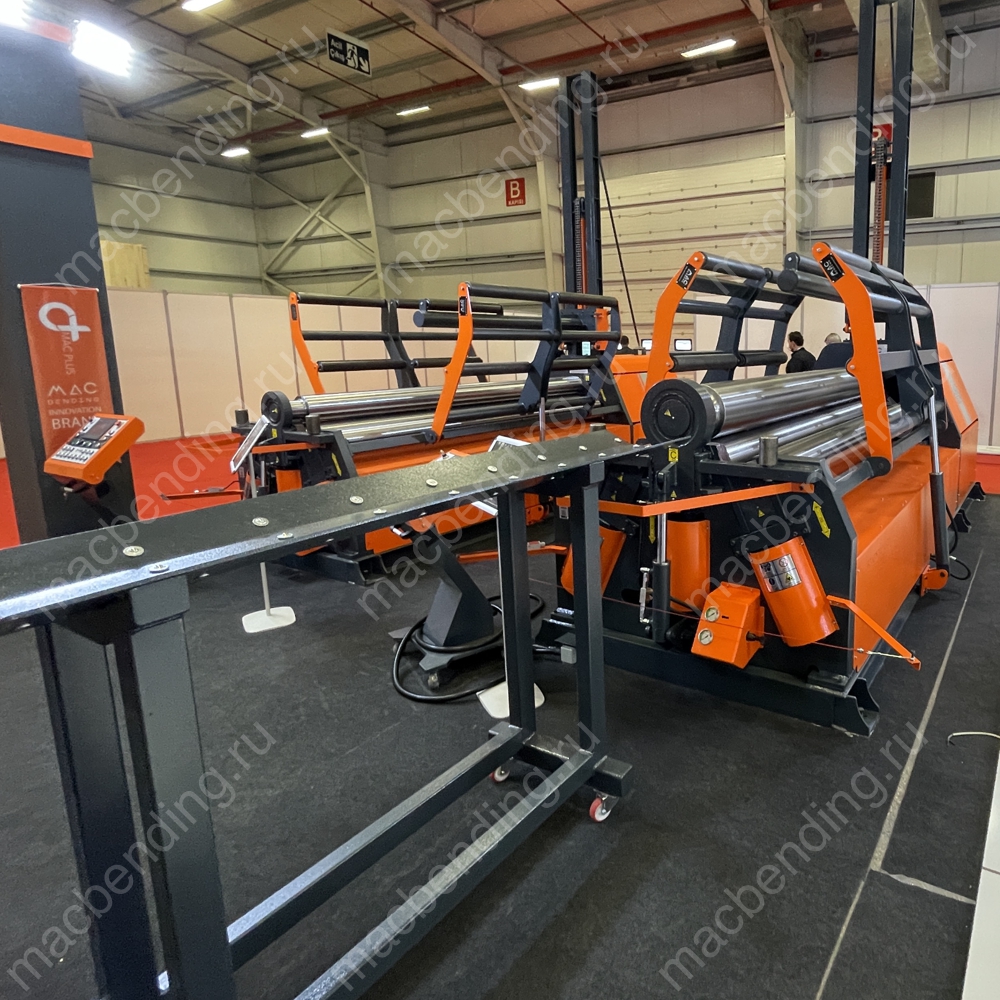

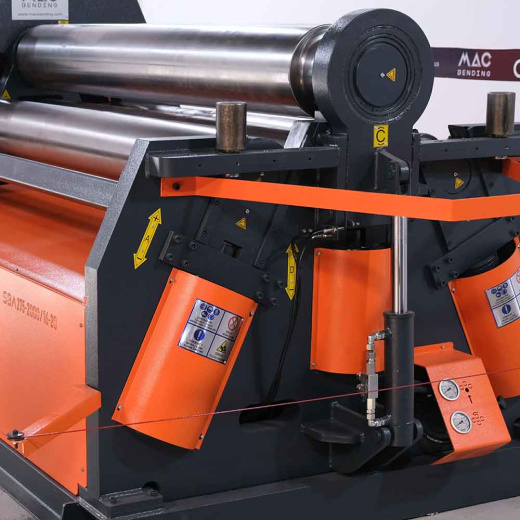

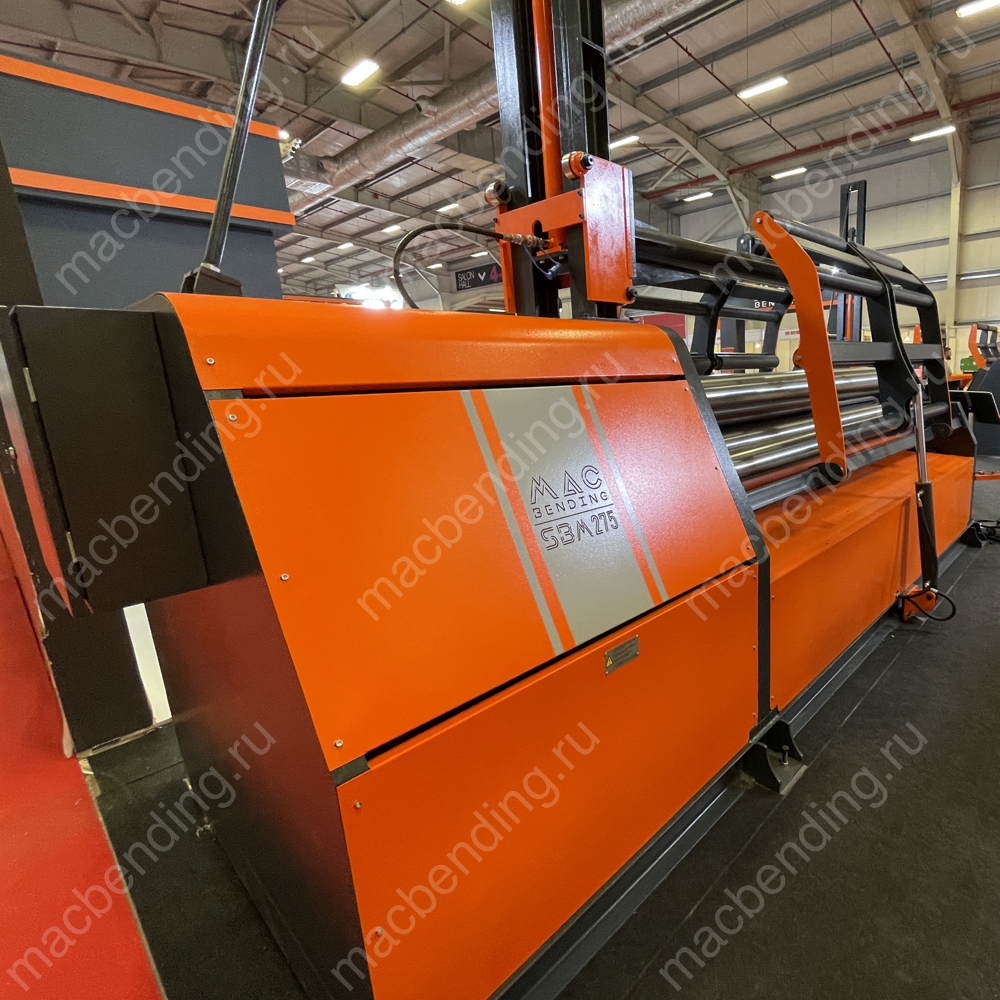

SBM 275x2600 4-х валковый листогибочный станок

4-х валковые листогибочные гидравлические станки производства Mac Bending разработаны с использованием специальной технологии автоматической гибки Mac Plus и способны удовлетворить потребности даже самых требовательных клиентов. Самая простая версия станка укомплектована NC контроллером, автоматической системой контроля балансировки вала и системой конической гибки.

Что входит в базовую комплектацию

• Система управления NC на базе MAC Plus c 7” дюймовым сенсорным дисплеем
• Управление ПЛК с ручным, полуавтоматическим и полностью автоматическим режимами
• 3 скорости работы станка
• Регулировка давления на нижние валы
• Гидравлический откидной и подвижный верхний вал
• Система автоматической балансировки
• Устройство для конической гибки
• Верхний и нижний валки приводятся в движение гидромотором и планетарной коробкой передач
• Система линейных направляющих
• Датчик защиты от деформации и система защиты от перегрузок
• Валы с индукционной закалкой и полировкой (сталь Ck45)

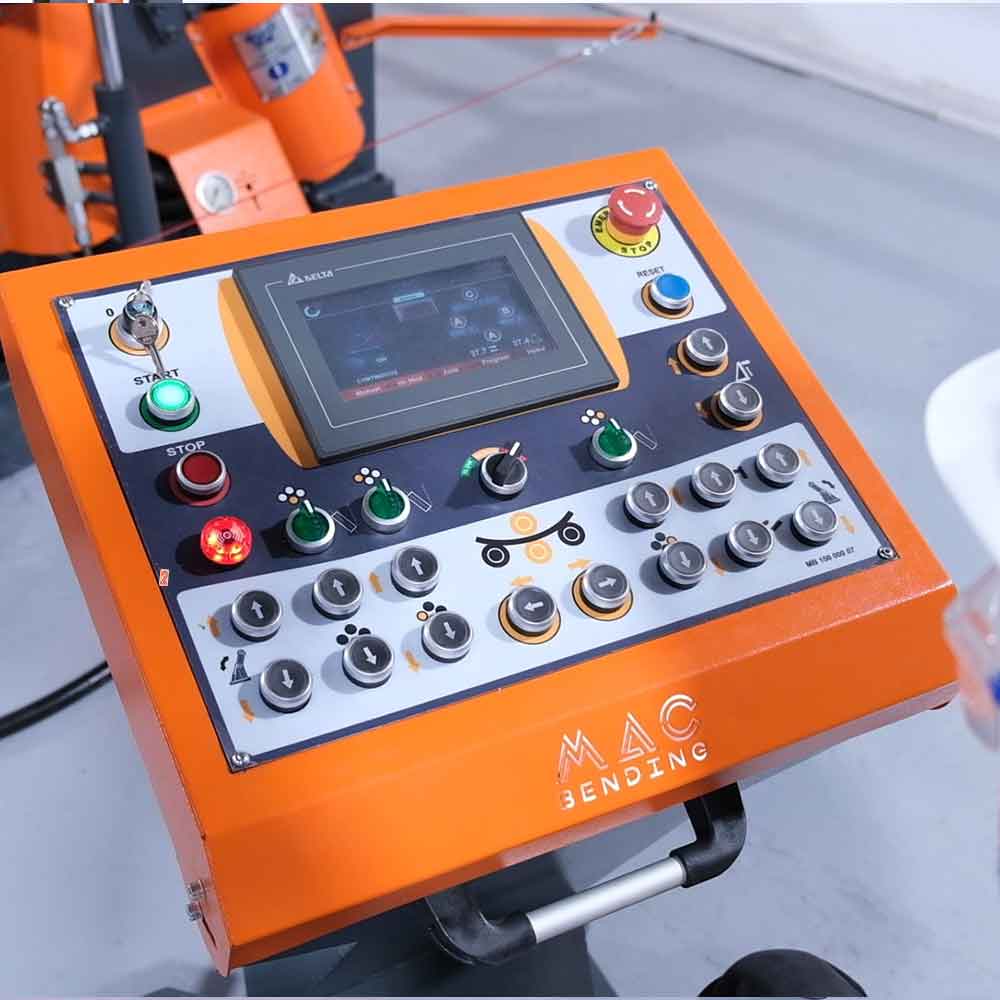

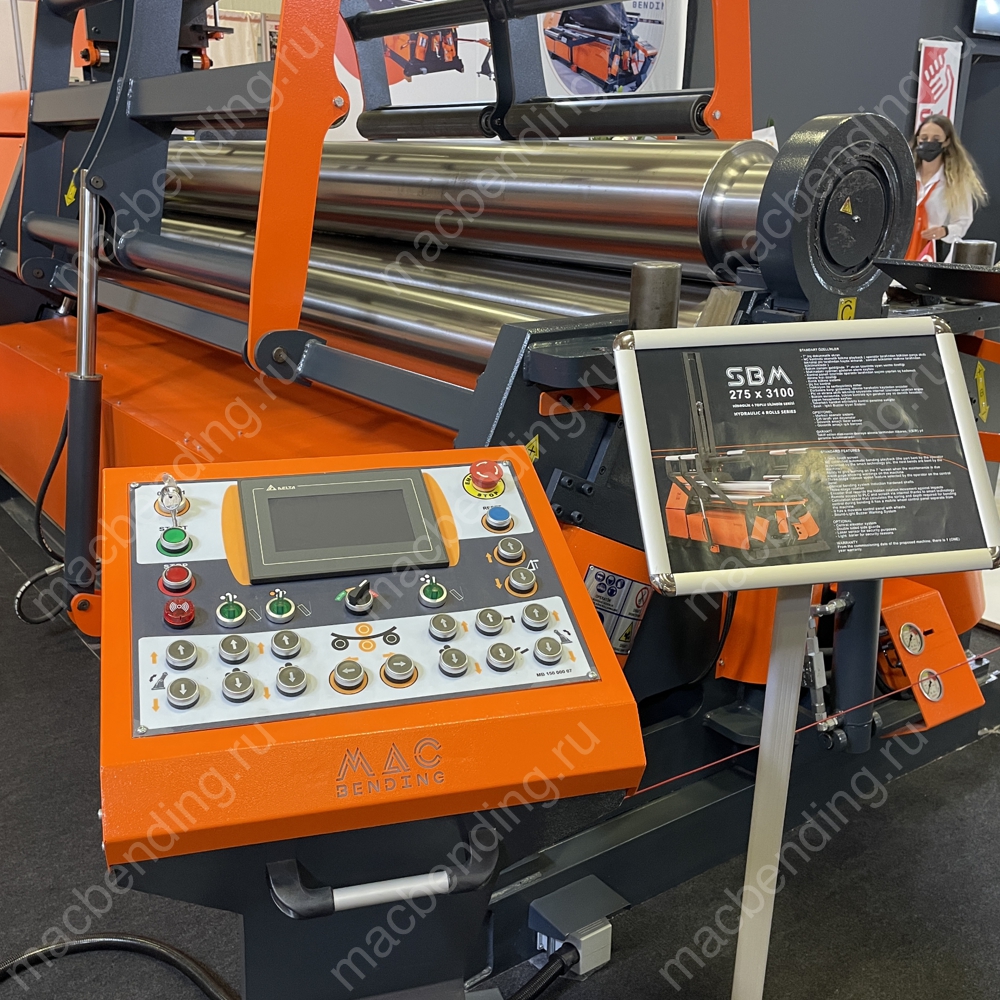

• Мобильная панель управления
• Дистанционное подключение в режиме онлайн
• Страница с формулами для расчета радиуса и глубины обработки
• Система звукового и светового оповещения
• Ручная система смазки

Дополнительные опции

• Система ЧПУ ESA
• Лазерный барьер аварийной остановки
• Центральный кран поддержки заготовок
• Гидравлические боковые опоры
• Стол для подачи и выгрузки материала
• Сменный верхний вал
• Автоматизированная центральная система смазки
• Система охлаждения масла
• Система охлаждения электрошкафа

Описание оборудования

Закаленные и шлифованные валы

Высокопрочные валки из кованой стали обрабатываются на станках с ЧПУ для достижения оптимального качества. Все валки SAE 1050 (Ck45) индукционно закаленные

• Увеличенная износостойкость
• Работа с высокопрочной сталью
• Минимальный износ

Станина

Станина спроектирована таким образом, чтобы минимизировать возможную деформацию корпуса. Для изготовления станка используется высококачественная сталь St-52.

• Обработано на ЧПУ
• Максимальная прочность
• Точность производства

Подшипник направляющей системы.

Валки направляются сферическими роликоподшипниками. Эта система направления требует меньше смазки и обеспечивает долговременную точность.

• Точное вращение
• Долговечная работа

Автоматическая система балансировки валов

Для обеспечения максимальной точности гибки предусмотрена автоматическая система балансировки нижнего вала при помощи нажатия кнопки на панели управления.

Валы и система антипрогиба

Важнейшими элементами листогибочных вальцов являются сами валки. Как правило, машины, представленные на рынке, имеют малый диаметр, более слабые валы, которые деформируются во время процесса предварительной гибки и вызывают образование прямых участков на кромке листа.

Компания Mac Bending разработала валы большего диаметра и использует валки из высококачественной кованой стали, которые обрабатываются на высокоточных токарных станках с ЧПУ. Рабочая поверхность валков полируется и подвергается индукционной закалке на станке с ЧПУ до твердости HRC 54-58, при этом во многих точках валков проводятся испытания на твердость. С помощью данной технологии можно получать наименьший диаметр гибки, составляющий 3 диаметра верхнего валка.

Форма валов (бочкообразная форма) сделана для того, чтобы позволить компенсировать прогиб валков во время процесса предварительной гибки. Есть возможность изготовления валов под индивидуальные потребности каждого клиента, с большим или меньшим радиусом выпуклости.

Примеры

Толщина листа совместима с конструкцией (бочкообразностью) валов

Нет деформации заготовки

Толщина листа недостаточна для данной бочкообразности (выпуклости) валов

Деформация заготовки внутрь

Толщина листа больше рассчитанной для данной формы валов

Деформация заготовки наружу

Регулируемое давление нижнего валка

Все листогибочные машины SBM имеют возможность регулировки давления нижнего валка, для оптимального прижима листа с учетом типа используемого материала и исключения передавливания заготовки.

Система привода с гидромотором и планетарным редуктором

4-х валковые машины серии SBM сгибают часть материала с меньшим количеством шагов благодаря приводу с высоким крутящим моментом.

• Независимые гидромоторы
• Мощность передается без потерь
• Нет проскальзывания заготовки

Гидравлическая система подъема

Гидравлическая система подъема и запирания верхнего вала входят в стандартную комплектацию наших 4-х валковых станков

• Нет потери времени
• Легкое извлечение заготовки

Коническая гибка

Благодаря большому корпусу, боковые валки и нижний валок легко сгибают широкоугольные конические детали различного диаметра.

• Независимая работа валов
• Валы перемещаются в двух направлениях

Линейная направляющая система

Боковые валки соединены с корпусом гидравлическими поршнями, которые перемещаются вверх и вниз по прямой линии

• Больше возможностей
• Быстрая переналадка
